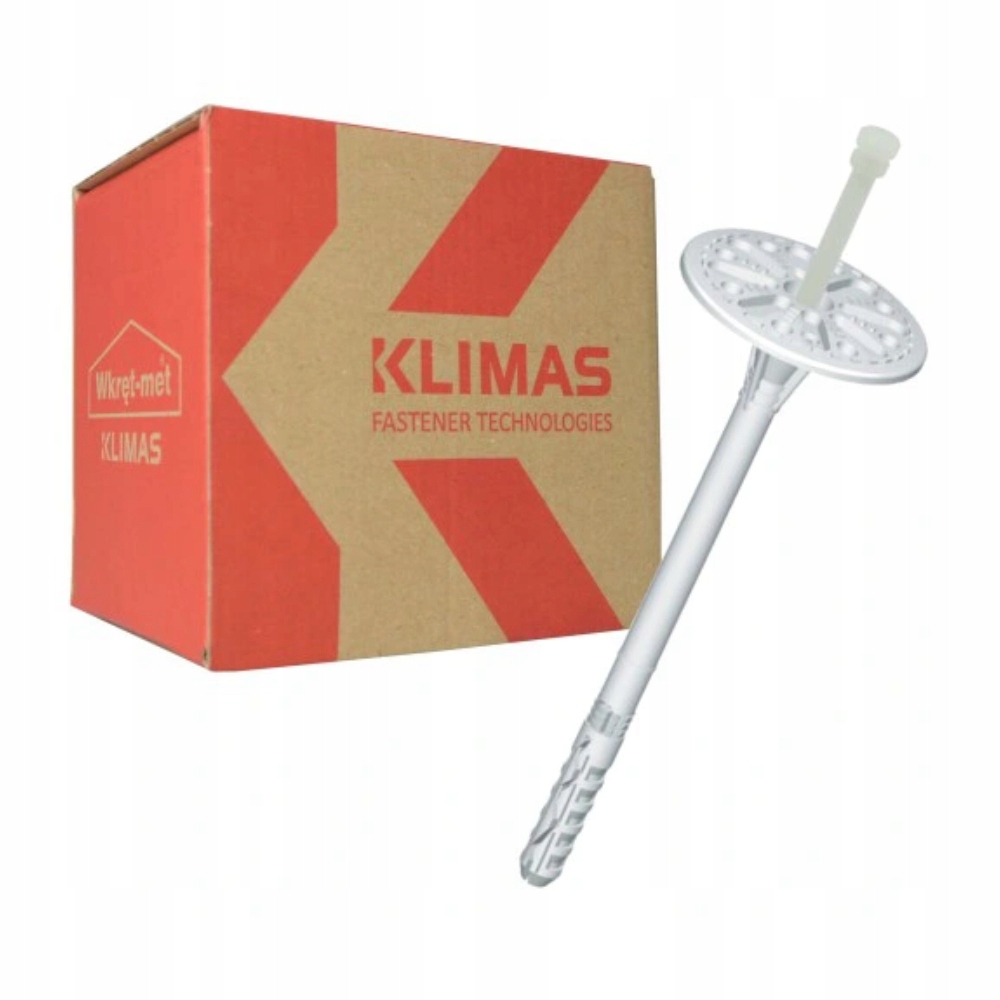

WKRĘT-MET ŁĄCZNIK WBIJANY

Z TRZPIENIEM TWORZYWOWYM

Z KRÓTKĄ STREFĄ ROZPIERANIA

– LTX10090 200 szt.

Łącznik wbijany z trzpieniem tworzywowym z krótką strefą rozpierania LTX-10 wykonany jest z polietylenu, a trzpień z poliamidu wzmocnionego włóknem szklanym, co zwiększa jego wytrzymałość. Łącznik LTX-10 powinien być stosowany do przenoszenia obciążeń siły ssania wiatru i stanowić dodatkowe zamocowanie mechaniczne dla całego systemu, zalecany do:

• styropianu EPS
• styropianu XPS

Dane techniczne:

• Średnica [mm]: 10
• Materiał: Polietylen / Poliamid + GF
• Typ łącznika: Wbijany

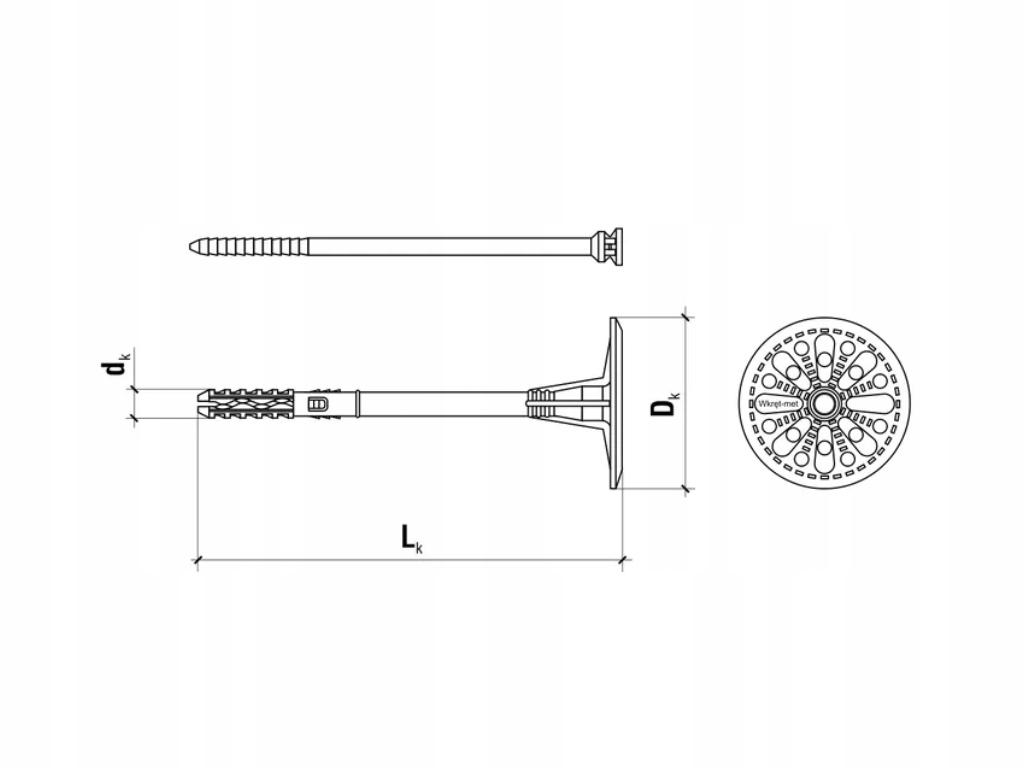

• Wymiary korpusu Lk x dk [mm]: 10 x 90
• Średnica korpusu dk [mm]: 10
• Długość korpusu Lk [mm]: 90
• Materiał korpusu: Polietylen
• Materiał wkręta / śruby / trzpienia / gwoździa: Poliamid + GF
• Materiał trzpienia: Tworzywo

Sposób montażu:

1. Przed rozpoczęciem montażu należy rozpoznać podłoże i wybrać łączniki do niego przeznaczone

2. Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany

3. Minimalna długość łącznika to: Ld=tfix+ttol+heff, gdzie: tfix – grubość mocowanej termoizolacji, ttol – grubość warstw wyrównujących (zaprawa klejąca + istniejący tynk), heff – głębokość zakotwienia łącznika w podłożu (podana w karcie oraz w aprobacie technicznej)

4. Podłoże przed montażem powinno być przygotowane zgodnie z zaleceniem producenta systemu dociepleniowego ETICS

5. Płyty termoizolacyjne powinny zostać prawidłowo zamocowane za pomocą zaprawy klejowej

6. Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych łączników

7. Otwory w podłożach z materiałów pełnych powinny być głębsze o min. 10 mm od głębokości zakotwienia łącznika

8. Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach powtarzając czynność czterokrotnie

9. Otwory w podłożach z pustkami i gazobetonie powinny być wiercone bez użycia udaru, gdyż powoduje to rozbicie ścianek wewnętrznych podłoża, co zmniejsza wytrzymałość łączników na wyrywanie

10. Ilość łączników na 1 m2 powierzchni ocieplenia powinna być określona w projekcie ocieplenia zgodnie z Ustawą Prawo Budowlane Dz. U. 1994 z późniejszymi zmianami). Orientacyjna ilość łączników:

• Styropian – min. 2 szt./płytę – 4 szt./m2

Orientacyjna ilość łączników nie zastępuje projektu ocieplenia !!

11. Łączniki należy mocować tak, aby miejsce montażu pokrywało się z miejscem ułożenia zaprawy klejowej na płycie termoizolacyjnej

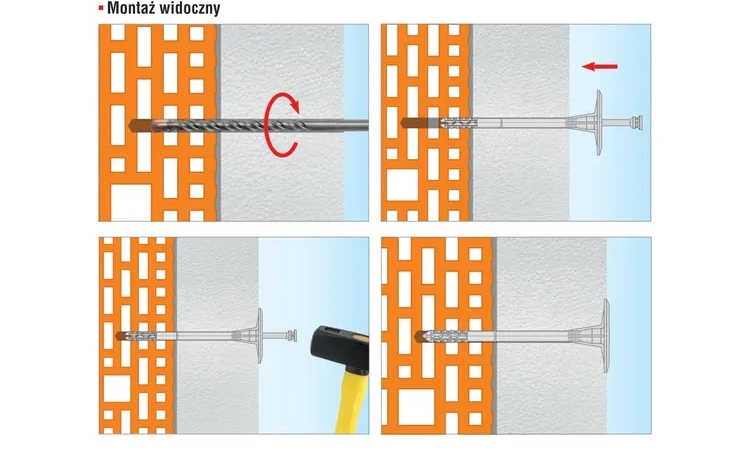

12. Korpus łącznika należy osadzić w taki sposób, aby zlicować talerzyk dociskowy łącznika z materiałem termoizolacyjnym

13. Następnie należy wbić trzpień łącznika, co spowoduje jego trwałe zamocowanie

14. Nie należy dobijać łączników z wbitym trzpieniem, gdyż może to powodować ich pękanie

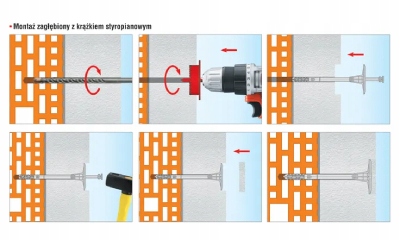

15. Łączniki można montować w wyfrezowanych otworach frezem do styropianu WK-FT – tzw. montaż zagłębiony

16. Po montażu łącznika, należy zamaskować miejsce mocowania krążkiem ze styropianu KS/KSG – tzw. montaż zagłębiony
